通辽钢结构厂家关于螺栓连接是这样说的!

通辽钢结构厂家、内蒙古呼和浩特彩板厂、通辽彩钢板厂家共同关于螺栓连接是这样说的:

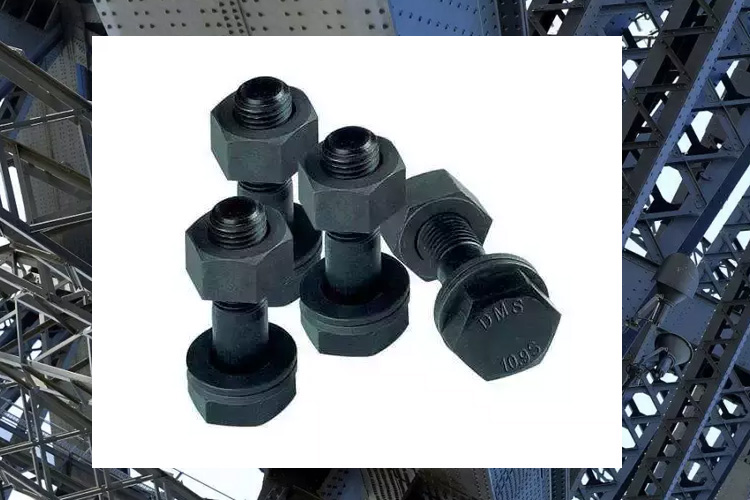

1、 普通螺栓的形式和规格


钢结构采用的普通形式为大六角头型,其代号用字母M与公称和直径(mm)表示。工程中常用M18,M20,M22,M24。按国际标准,螺栓统一用螺栓的性能等级来表示,如“4.6级”、“8.8级”等。小数点前数字表示螺栓材料的最低抗拉强度,如“4”表示400N/mm2,“8”表示800N/mm2。小数点后的数字(0.6、0.8)表示螺栓材料的屈强比,即屈服点与最低抗拉强度的比值。


根据螺栓的加工精度,普通螺栓又分为A、B、C三级。


A、B级螺栓(精制螺栓):


采用8.8级钢材制作,经机床车削加工而成,表面光滑,尺寸准确,且配用Ⅰ类孔(即螺栓孔在装配好的构件上钻成或扩钻成,孔壁光滑,对孔准确)。由于其加工精度高,与孔壁接触紧密,其连接变形小,受力性能好,可用于承受较大剪力和拉力的连接。但制造和安装较费工,成本高,故在钢结构中较少采用。


C级螺栓(粗制螺栓):


用4.6或4.8级钢制作,加工粗糙,尺寸不够准确,只要求Ⅱ类孔(即螺栓孔在单个零件上一次冲成或不用钻模钻成。一般孔径比螺栓杆径大1~2mm)。在传递剪力时,连接变形大,但传递拉力的性能尚好,操作无需特殊设备,成本低。常用于承受拉力的螺栓连接和承受静力荷载或间接承受动力荷载结构中的次要受剪连接。

2、普通螺栓连接的排列


螺栓的排列应简单、统一而紧凑,满足受力要求,构造合理又便于安装。排列方式有并列和错列两种排列。并列较简单,错列较紧凑。


普通螺栓连接的受力特点:


受剪螺栓连接


受拉螺栓连接


拉剪螺栓连接


高强度螺栓的受力特点:


高强度螺栓连接按设计和受力要求可分为摩擦型和承压型两种。摩擦型连接在承受剪切时,以外剪力达到板件间可能发生的最大摩阻力为极限状态;当超过时板件间发生相对滑移,即认为连接已失效而破坏。承压型连接在受剪时,则允许摩擦力被克服并发生板件间相对滑移,然后外力可以继续增加,并以此后发生的螺杆剪切或孔壁承压的最终破坏为极限状态。

包头钢结构厂家 2022-05-03

通辽钢结构厂家、内蒙古呼和浩特彩板厂、通辽彩钢板厂家共同关于螺栓连接是这样说的:普通螺栓的形式和规格、普通螺栓连接的排列,高强度螺栓连接按设计和受力要求可分为摩擦型和承压型两种。
